产品名称:

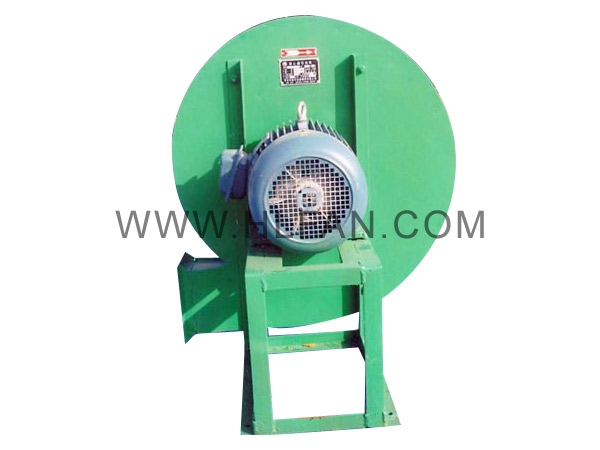

9-19-4A高压离心风机

详细说明:

高压风机的特点

一般情况下，高压风机具有以下特点：
1、具有吹吸双功能，一机两用，可以用吸风，也可以用吹风；
2、少油或无油运转，输出的空气是干净的；
3、相对于离心风机和中压风机来说，其压力高很多，往往是离心风机的十几倍以上；
4、如果泵体是整体压铸，并且使用了防震安装脚座，那么它对安装基础的要求也是很低的，甚至可以不用固定脚座即可正常运转，非常的方便，也非常的节省安装费用和安装周期；
5、相对同类风机，其运转的噪音较低，就如升鸿高压风机推出超静音型高压风机：
6、免维护使用；它的损耗件仅仅是两个轴承，在质保期之内，基本上不需要维护；
7、高压风机的机械磨损非常微小，因为除了轴承之外，没其它的机械接触部分，所以，使用寿命当然也是非常的长，只要是处于正常的使用条件下，3～5年是完全没有问题的；
8、安装简易，使用方便！

适用范围：

该风机一般用锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然，不含粘性物质之气体。介质温度最高不超过80度，但也可根据用户要求制成高温风机。介质中所含尘土及硬质颗料不大于150mg/立方米。

本风机为单吸入式，有4，4.5，5，5.6,6.3,7.1,8,9,10,11.2,12.5,14,16共13个机号。均可做成左、右旋0度、45度、90度、135度、180度、225度六种角度。传动方式为A式和D式两种

参数表：（最新变动以厂家最新资料为准，仅供参考）

机号 No	传动方式	转速 R/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kw	所需功率 kw	电动机
机号 No	传动方式	转速 R/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kw	所需功率 kw	型号	功率kw
4	A	2900	1	824	3584	70	1.16	1.5	Y90L-2	2.2
			2	970	3665	73.5	1.33	1.7
			3	1116	3647	75.5	1.48	1.9
			4	1264	3597	76	1.64	2.1
			5	1410	3507	75.5	1.80	2.3	Y100L-2	3
			6	1558	3384	73.3	1.97	2.6
			7	1704	3253	70	2.17	2.6
4.5	A	2900	1	1174	4603	71.2	2.07	2.5	Y112M-2	4
			2	1397	4684	75	2.38	2.9
			3	1616	4672	77	2.68	3.2
			4	1839	4580	77.3	2.98	3.6
			5	2062	4447	76.2	3.29	3.9
			6	2281	4297	73.8	3.63	4.4	Y132S1-2	5.5
			7	2504	4112	70	4.03	4.8	Y132S1-2	5.5
5	A	2900	1	1610	5697	72.7	3.43	4.1	Y132S2-2	7.5
			2	1932	5768	76.2	3.98	4.8
			3	2254	5740	78.2	4.50	5.4
			4	2576	5639	78.5	5.04	5.8
			5	2844	5517	77.2	5.54	6.4
			6	3166	5323	74.5	6.17	7.1
			7	3488	5080	70.5	6.86	7.9	Y160M1-2	11
5.6	A	2900	1	2262	7182	72.7	6.05	7.0	Y160M1-2	11
			2	2714	7273	76.2	7.02	8.1
			3	3167	7236	78.2	7.93	9.1
			4	3619	7109	78.5	8.88	10.2
			5	3996	6954	77.2	9.76	11.2	Y160L-2	18.5
			6	4448	6709	74.5	10.88	12.5
			7	4901	6400	70.5	12.09	13.9
6.3	A	2900	1	3220	9149	72.7	10.91	12.5	Y160L-2	18.5
			2	3865	9265	76.2	12.65	14.5
			3	4509	9219	78.2	14.30	16.4
			4	5153	9055	78.5	16.00	18.4
			5	5690	8857	77.2	17.59	20.2	Y200L1-2	30
			6	6334	8543	74.5	19.60	22.5
			7	6978	8148	70.5	21.79	25.1
7.1	D	2900	1	4610	11717	72.7	19.83	23.3	Y200L2-2	37
			2	5532	11868	76.2	22.99	27
			3	6454	11807	78.2	25.99	30.5
			4	7376	11596	78.5	29.09	34.1
			5	8144	11340	77.2	31.98	37.5	Y250M-2	55
			6	9066	10935	74.5	35.63	41.8
			7	9988	10426	70.5	39.62	46.5
8	D	2900	1	6594	15034	72.7	36.02	42.3	Y280S-2	75
			2	7913	15229	76.2	41.75	49.0
			3	9232	15151	78.2	47.21	55.4
			4	10550	14877	78.5	52.83	62.0
			5	11649	14546	77.2	58.08	68.2
			6	12968	14021	74.5	64.71	75.9	Y315S-2	110
			7	14287	13362	70.5	71.95	84.4	Y315S-2	110
8	D	1450	1	3297	3620	72.7	4.5	5.5	Y132M-4	7.5
			2	3957	3665	76.2	5.22	6.1
			3	4616	3647	78.2	5.90	6.9
			4	5275	3584	78.5	6.60	7.7	Y160L-4	15
			5	5825	3507	77.2	7.26	8.5
			6	6484	3384	74.5	8.09	9.5
			7	7144	3231	70.5	8.99	10.6
9	D	1450	1	4695	4597	72.7	8.11	9.5	Y160L-4	15
			2	5633	4655	76.2	9.41	11.0
			3	6572	4632	78.2	10.63	12.5
			4	7511	4551	78.5	11.90	14.0
			5	8294	4453	77.2	13.08	15.4	Y180L-4	22
			6	9233	4297	74.5	14.58	17.1
			7	10171	4101	70.5	16.21	19.0
10	D	1450	1	6440	5840	76.5	13.38	15.7	Y200L-4	30
			2	7942	5941	80	16.03	18.8
			3	9445	5891	81.5	18.59	21.8
			4	10947	5740	81	21.12	24.8
			5	12450	5495	78.2	23.84	28.0
			6	13952	5244	74.5	26.79	31.4	Y225S-4	37
			7	15455	4958	70	29.88	35.1	Y225S-4	37
11.2	D	1450	1	9047	7364	76.5	23.58	27.7	Y225M-4	45
			2	11158	7491	80	28.25	33.2
			3	13269	7428	81.5	32.76	38.4
			4	15380	7236	81	37.22	43.7
			5	17491	6927	78.2	42.02	49.3	Y280S-4	75
			6	19602	6609	74.5	47.21	55.4
			7	21713	6246	70	52.66	61.8
11.2	D	960	1	5990	3182	76.5	6.84	8.0	Y180L-6	15
			2	7388	3237	80	8.20	9.6
			3	8785	3210	81.5	9.51	11.2
			4	10182	3128	81	10.80	12.7
			5	11580	2996	78.2	12.19	14.3
			6	12978	2860	74.5	13.70	16.1	Y200L2-6	22
			7	14375	2705	70	15.28	17.9	Y200L2-6	22
12.5	D	1450	1	12577	9229	76.5	40.84	47.9	Y280S-4	75
			2	15512	9390	80	48.92	57.4
			3	18447	9310	81.5	56.72	66.6
			4	21381	9068	81	64.46	75.6	Y315S-4	110
			5	24316	8678	78.2	72.76	85.4
			6	27251	8278	74.5	81.75	95.9
			7	30186	7822	70	91.18	107.0
12.5	D	960	1	8327	3975	76.5	11.85	13.9	Y200L2-6	22
			2	10270	4043	80	14.20	16.7
			3	12213	4009	81.5	16.46	19.3
			4	14156	3907	81	18.71	21.9
			5	16099	3741	78.2	21.11	24.8	Y250M-6	37
			6	18042	3571	74.5	23.72	27.8
			7	19985	3377	70	26.46	31.1
14	D	1450	1	17670	11668	76.5	71.97	84.5	Y315M-4	132
			2	21793	11874	80	86.22	101.2
			3	25916	11771	81.5	99.96	117.3
			4	30040	11464	81	113.59	133.3	Y355M-4	220
			5	34163	10967	78.2	128.22	150.5
			6	38286	10457	74.5	144.06	169.1
			7	42409	9878	70	160.69	188.6
14	D	960	1	11699	5004	76.5	20.89	24.5	Y250M-6	37
			2	14428	5090	80	25.02	29.4
			3	17158	5047	81.5	29.01	34.0
			4	19888	4917	81	32.97	38.7	Y315S-6	75
			5	22618	4709	78.2	37.21	43.7
			6	25348	4494	74.5	41.81	49.1
			7	28078	4249	70	46.63	54.7
16	D	1450	1	26377	15425	76.5	140.31	164.6	Y355M3-4	315
			2	32531	15700	80	168.09	197.2
			3	38686	15563	81.5	194.89	228.7
			4	44841	15151	81	221.46	259.9
			5	50995	14488	78.2	249.98	293.3
			6	57150	13808	74.5	280.88	329.6	JS138-4	, 410
			7	63305	13035	70	313.29	367.6	JS138-4	, 410
16	D	960	1	17463	6570	76.5	40.72	47.8	Y315S-6	75
			2	21538	6683	80	48.78	57.2
			3	25613	6627	81.5	56.56	66.4
			4	29687	6456	81	64.27	75.4	Y315L1-6	110
			5	33762	6180	78.2	72.55	85.1
			6	37837	5898	74.5	81.52	95.7
			7	41912	5575	70	90.92	106.7
